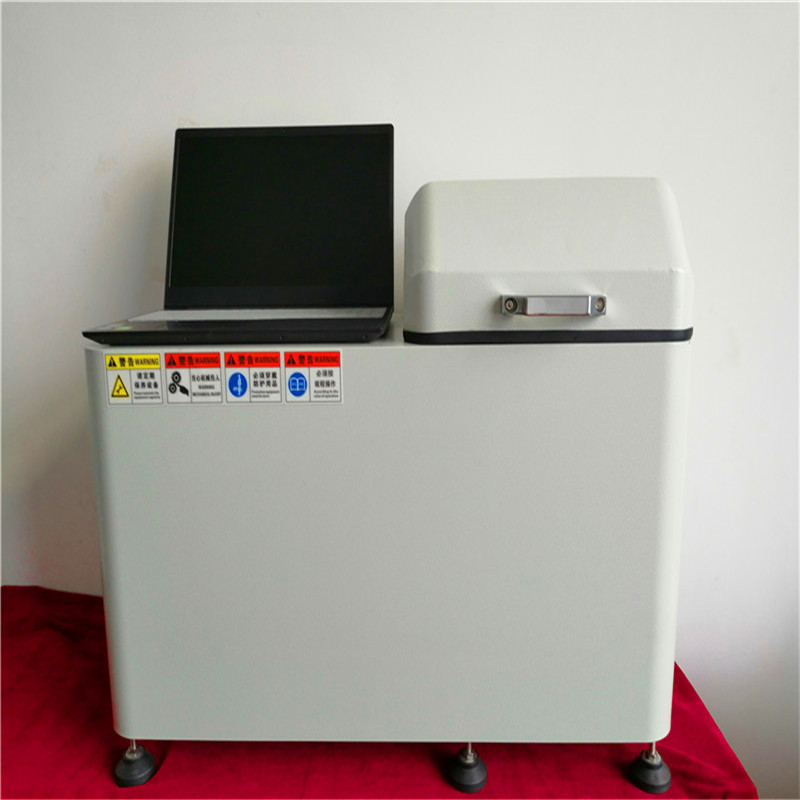

FT-5200铝和钢材料跃迁（过渡）电阻测试仪
一.参照标准：
BS EN ISO 18594-2007 电阻点焊、凸焊和缝隙焊接.测定铝和钢材料跃迁（过渡）电阻的方法.
DVS 2929-1-2014电阻焊 - 测量过渡电阻铝材料，DVS 2929 Resistance Welding - Measurement Of The Transition Resistance On Aluminium Materials
二、适用范围：
用于单板或两个重叠的铝或钢有或没有表面处理，有或没有表面涂层，的过渡电阻测量.
三.名词含义及定义
a.接触电阻：指两个物体之间的接触区域的电特性，它们相对并限制了稳定电流的通过电极/电极，电极/片和片/片之间的接触.
b.体积电阻：指电导体的欧姆电阻；
c.总电阻：指在两电极之间测量的电阻（包括体电阻和接触电阻）；
d.设置电阻：指在没有金属片之间的两电极之间的电阻；两个电极直接接触.
e.过渡电阻：指总电阻减去设置电阻；
四.功能概述：
测试电流10A，步进电机动力系统，参照标准设计， PC软件界面运行，四端法自动测量，可分析接触电阻，过渡电阻，体积电阻，总电阻等，为电阻点焊、凸焊和缝隙焊接.测定铝和钢材料跃迁（过渡）电阻的具备仪器，一体式结构布局.操作方便.
五.参数资料
测试项目 | 技术指标 |
1.电阻 | 10-8～2×105Ω |
2.测试电流范围 | 0-10A，可测到100uA |
3.测量电压量程 | 0-2v；分辨率0.1uv ；精度0.1% |
4.电流精度 | ±0.1% |
5.电阻精度 | ≤0.3%标准电阻；分辨率0.01μΩ |
6.PC软件界面 | 电阻平均值，标准偏差，变异系数、电阻率、电导率值、温度、压强值、单位自动换算、横截面、高度、曲线图谱、报表等. |
7. 电极直径选配： | a. 铝材使用：直径20 mm，半径横截面150 mm to 300 mm a b.钢材使用：直径16 mm ，半径横截面40 mm to 50 mm |
8.温湿度范围 | 常温-50度；湿度：20%-98% |
9.恒压时间 | 0-99.9S |
10.标配标准件 | a.标准校准电阻1个 |
11.测试方式 | a.四端测量法 b.自动测量 |
12.压力 | 1000kg（10KN）± 5 % |
13.电极轴偏差： | 电极轴的偏心距不应超过0.1 mm |
14.样品接触电极位置 | 引入电流和样品接触电极之间的距离应大于15 mm |
15.加压方式 | 自动 |
16.脱模方式 | 自动 |
17.电极材质 | CuCrZr（铬锆铜） |
18.工作电源 | 输入: AC 220V±10% ，50Hz 功 耗：<60W |
19. 主机外形尺寸 | 约：H700mm*L650mm*D300mm |
20.净重量 | 约45kg |
21. 标配外选购 | a.电脑和打印机依据客户要求配置； |
